كيف يعمل يتكون جهاز إرسال مستوى السائل من كابل خاص موصل للغاز مزود بخرطوم شعري مدمج، وموصل مقاوم للضغط، ومسبار. مسبار جهاز قياس مستوى السائل الغاطس عبارة عن قلب من الفولاذ المقاوم للصدأ مزود بغشاء في الأسفل ومغطى بغلاف بلاستيكي مثقوب. يتم قياس مستوى السائل عن طريق حساب الفرق بين الضغط الساكن للسائل على المسبار والضغط الجوي الفعلي، ثم يقوم مستشعر السيراميك (المُثبت على غشاء الفولاذ المقاوم للصدأ) والمكونات الإلكترونية بتحويل فرق الضغط إلى إشارة خرج تتراوح بين 4 و20 مللي أمبير.
عند وضع مُرسِل مستوى الضغط الساكن في السائل المُقاس على عمق مُعين، يكون الضغط على المُستشعر المُواجه للسائل: PA=p·g·h+P. معادلة مستوى السائل هي: h=PA-Po/p*g.
في الوقت نفسه، يتم إدخال ضغط السائل إلى غرفة الضغط الإيجابية للمستشعر من خلال الفولاذ المقاوم للصدأ الموصل للغاز، ثم يتم توصيل الضغط الجوي على سطح السائل بغرفة الضغط السلبية للمستشعر لتعويض Po على الجزء الخلفي من المستشعر، بحيث يكون الضغط الذي يقيسه المستشعر: PA-Po = p·g·h
إذا كانت كثافة السائل موحدة، فإن فرق الضغط الساكن يتناسب طرديًا مع ارتفاع مستوى السائل.
مبدأ التصميم
◎استقرار جيد ودقة عالية.
◎ مع هيكل رائع، يمكن وضعه مباشرة في الوسط المقاس لقياس مستوى السائل، وهو مريح للغاية في التركيب والاستخدام.
◎هيكل صلب، بدون أجزاء متحركة، موثوقية عالية، وعمر خدمة طويل. يمكن إجراء قياسات عالية الدقة على جميع أنواع المواد، من الماء والزيت إلى المعجون عالي اللزوجة، دون أن تتأثر بالرغوة أو الترسيب أو الخصائص الكهربائية للوسط المقاس.
◎مجموعة واسعة من تعويضات درجة الحرارة.
◎مع حماية من عكس قطبية الطاقة وحماية الحد من التيار الزائد وحماية من الصواعق وحماية من تداخل الترددات الراديوية.

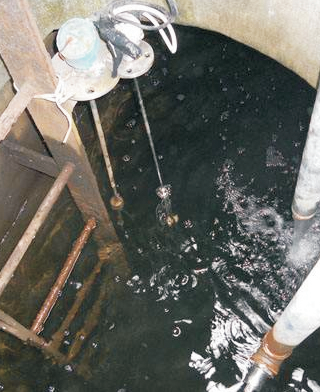

سيناريوهات الاستخدام
اختيار المنتج
